Los condensadores de potencia de corrección del cos ϕ y filtrado de armónicos para AT de Lifasa, están fabricados bajo la base del contenedor/caja de acero inoxidable y bornas de porcelana. Existen dos tipos, en función del modo de conexión que vamos a utilizar:

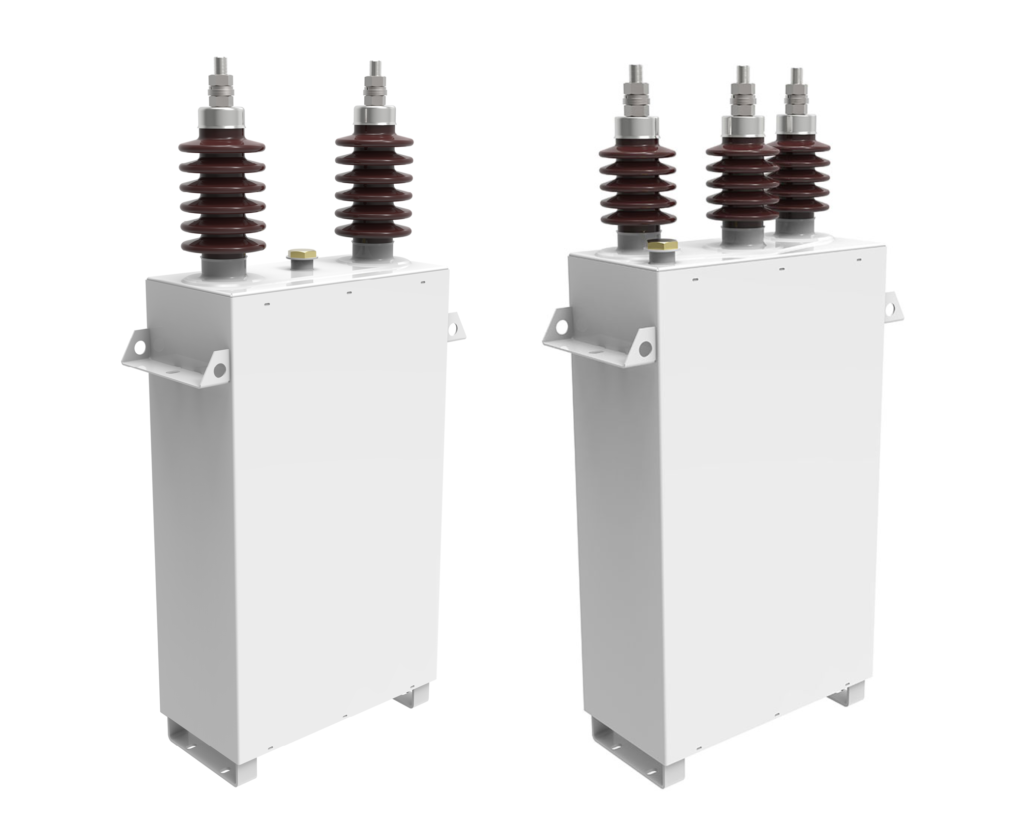

- Monofásico (1 o 2 bornas) con fusibles internos, para su conexión a red mediante una doble estrella. Recomendado para redes de tensión superiores a 11 kV o necesidad de equipos de potencia elevada.
- Trifásico (3 bornas) con fusibles internos, para su conexión directa a red trifásica. Recomendado para redes de tensión inferiores a 11 kV.
La composición interna constituye un grupo de elementos de capacidades monofásicas en mayor o menor número en función de la potencia/capacidad deseada y la tensión de trabajo futura del condensador. Estos grupos están asociados en serie-paralelo, así se consigue el condensador final con una determinada potencia y funcionamiento para tensiones de red trifásica elevada.
La tensión nominal del condensador determina el número de elementos en serie y la potencia nominal del condensador influye en el número de elementos en paralelo.
Los elementos capacitivos comentados se fabrican mediante tecnología “Todo-film”, con una película de polipropileno rugoso de bajas pérdidas y film de aluminio extendido. Con esta tecnología, que sustituye a la anterior de “papel-film”, se reducen las pérdidas considerablemente en el interior del conjunto del condensador estando en valores de orden de 0.15 W/kvar y además, en caso de cortocircuito interno, se elimina el riesgo de explosión del contenedor, ya que el papel producía más gases y mayor aumento de presión interna.
Al ser film de polipropileno rugoso, la impregnación de los condensadores es más rápida, ya que se mejora la penetración del líquido entre las capas de polipropileno, entre éste y los electrodos de aluminio.
La lámina de aluminio está cortada con láser, con el fin de suavizar los bordes y disminuir el campo eléctrico en estas zonas. Al eliminar las puntas microscópicas existentes en el borde del aluminio cortado con técnicas tradicionales se consigue incrementar la tensión umbral del efecto corona, responsable de anomalías en los condensadores, y se confiere al producto una mejor tolerancia a las sobretensiones.
Según las recomendaciones de la Norma CEI 60871-1 del año 1997, los condensadores para AT de Lifasa soportan:
10% de sobretensión (1,10 x Un) sobre la tension nominal en permanencia 12 horas de cada 24 horas.
30% de sobrecarga en corriente(1,3 x In) sobre la corriente nominal en funcionamiento continuado.
El líquido impregnante utilizado es el SAS-40E / M/DBT (JARYLEC C101), aceite biodegradable no clorado (sin PCB’s), que posee una gran resistencia a las descargas parciales y unas excelentes condiciones de trabajo como dieléctrico, además de no presentar ningún tipo de riesgo de cara al medio ambiente en el posible caso de fallos.
Los condensadores están equipados con resistencias internas de descarga con el fin de reducir la tensión, después de su puesta fuera de servicio desde una tensión de pico inicial de 1.414 veces la nominal a una residual de 75 V 10 minutos según norma CEI 60871, o 50 V en 5 minutos según RAT.
Disponen de fusible de protección interna, por cada elemento monofásico simple, que tiene como objetivo evitar la desconexión completa del conjunto del condensador cuando haya un defecto interno por cortocircuito o sobrecarga, así aislamos el defecto permitiendo la continuidad de servicio en el resto de elementos.
Todo ello ha sido fruto de la utilización de las tecnologías más avanzadas en este campo así como de la realización de los más rigurosos ensayos de laboratorio y de I+D.
La amplia gama de potencias de las que disponemos, además de los equipos que se pueden fabricar a medida de las necesidades del propio cliente va desde los 25 kvar a los 600 kvar unitarios por condensador, todos ellos con fusibles internos y para una amplia gama de tensiones nominales.
La tolerancia siempre estará entre -5%/+10% según la Norma CEI 60871-1.
Parámetros Generales
| Trifásico | Monofásico | |
|---|---|---|
| Denominación | AT… | AM… / AS… |
| Potencia | 25 – 500 kvar | 25 – 600 kvar |
| Tensión | 1,0 – 11,0 kV | 1,0 – 24,0 kV |
| Aislamiento | 7,2 – 12 kV | 7,2 – 12 – 17,5 – 24 – 36 kV |
| Resistencia interna de descarga | 75V / 10 minutos (CEI 871) | 75V / 10 minutos (CEI 871) |
| Impregnante | SAS-40E / M/DBT (JARYLEC C101) | SAS-40E / M/DBT (JARYLEC C101) |
| Configuración interna | Estrella | Monofásico |
Tabla de Niveles de Aislamiento (BIL) conforme a la Ured
| Tensión más elevada del condensador conforme a Norma Nivel de Aislamiento (kV) | |||||
|---|---|---|---|---|---|
| Ensayo | 7,2 | 12 | 17,5 | 24 | 36 |
| Frecuencia industrial, kV eficaces a 50Hz 1 min. | 20 | 28 | 38 | 50 | 70 |
| Onda de Choque, 1,2kV / 50 μs | 60 | 75 | 95 | 125 | 170 |
| Línea de Fuga (mm) | 140 | 190 | 300 | 435 | 600 |
| Tipo de Condensador | |||||
| Monofásico | |||||
| Trifásico | |||||
Condiciones ambientales de trabajo según Norma CEI 60871
| TEMPERATURA AMBIENTE (Cº) | |||
|---|---|---|---|
| Símbolo | Temperatura máxima | Promedio más elevado durante las 24 horas del día | En un peiodo de un año |
| A | 40 | 30 | 20 |
| B | 45 | 35 | 25 |
| C | 50 | 40 | 30 |
| D | 55 | 45 | 35 |
Fusibles internos
Como hemos comentado en apartados anteriores siempre que la tensión nominal requerida para el condensador, según la tensión de red trifásica de la que dispongamos, y la potencia nominal necesaria unitaria también del condensador, que vendrá marcada por el total de potencia de la batería que queremos instalar, nos lo permitan, se fabricarán condensadores monofásicos con fusibles internos debido a las mejores prestaciones y ventajas que presentarán los condensadores frente a aquellos que técnicamente no se pueden fabricar con el dispositivo interno de protección.
A modo de orientación sirva de guía la tabla que a continuación podemos ver:
| Tensión [kV] | Potencia unitaria de Condensador Monofásico con Fusibles Internos | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 kvar | 75 kvar | 100 kvar | 150 kvar | 200 kvar | 250 kvar | 300 kvar | 350 kvar | 400 kvar | 450 kvar | 500 kvar | 550 kvar | 600 kvar | |
| 2,4 | |||||||||||||
| 3,3 | – | ||||||||||||
| 4,2 | – | – | |||||||||||
| 5,2 | – | – | |||||||||||
| 6,3 | – | – | |||||||||||
| 6,6 | – | – | |||||||||||
| 7,35 | – | – | – | ||||||||||
| 8,9 | – | – | – | ||||||||||
| 10,3 | – | – | – | – | |||||||||
| 11 | – | – | – | – | |||||||||
| 12,5 | – | – | – | – | |||||||||
| 15,1 | – | – | – | – | – | ||||||||
Normas
Los condensadores Lifasa cumplen con las normas:
- CEI 60871-1 y 2
- CEI 593
Ensayos de Rutina
Ensayos de Rutina o Individuales
Los ensayos individuales en los condensadores en nuestras instalaciones de acuerdo con las estrictas recomendaciones de la Norma CEI 60871 son los siguientes:
Condensadores:
- Ensayo de estanqueidad.
- Medida de capacidad y
- Medida de la tanδ (pérdidas) de los condensadores.
- Ensayo de Alta Tensión entre terminales.
- Resistencia de descarga (test de descarga del condensador).
- Ensayo de Alta Tensión a frecuencia industrial para comprobación de aislamiento dieléctrico (entre terminales cortocircuitados y cuba).
